防爆导热油炉

一、设备使用条件

  工艺条件（如压力、温度、物料特性）、工作环境、公用工程条件。

环境温度：-10—45℃；环境湿度：≤ 90%；三相五线制，整机功率约41.5KW；使用温度：≤300℃。

按需方要求提供：设备出力参数（如泵的杨程、流量）、结构，使用《设备数据表》

二、设备主要技术参数:

  1.防爆等级：dⅡBT4；

  2.电源电压：380/50；

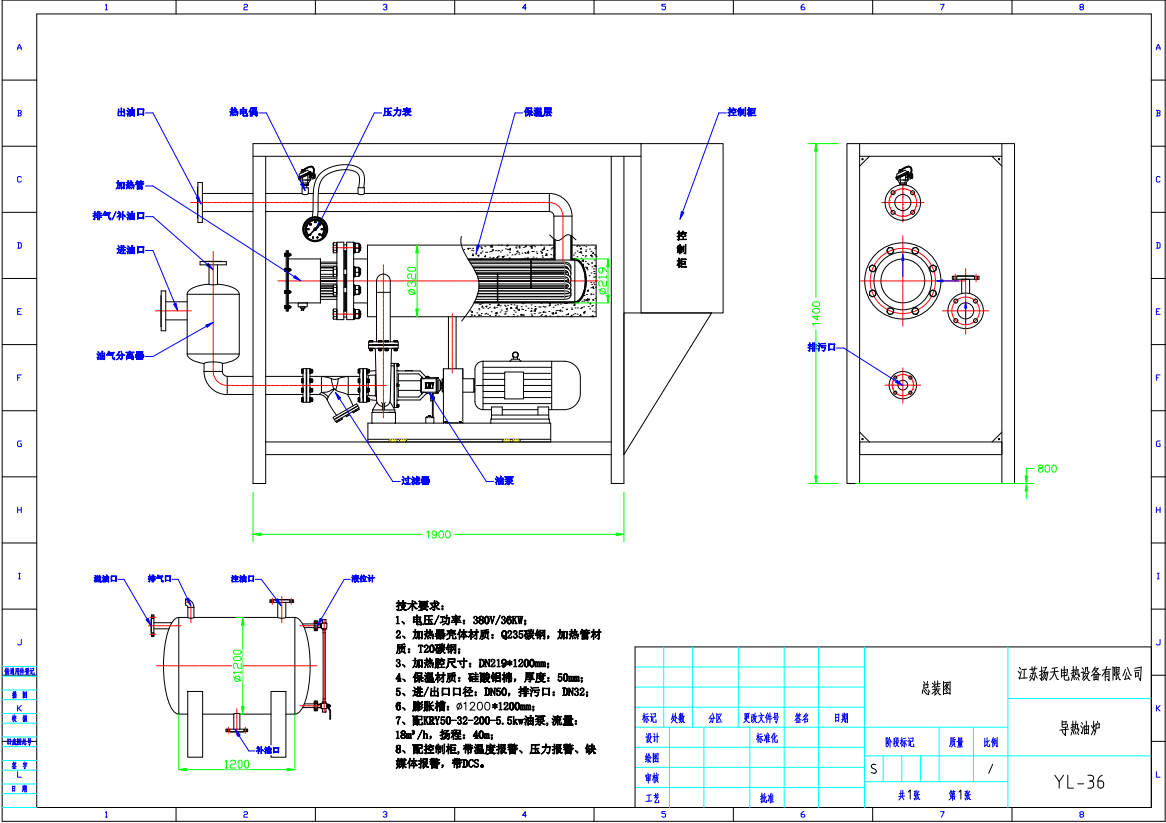

  3.电加热有机热载体锅炉外形：1900x600x1400；

  4.电控柜尺寸：800×800×2200（两面开门，双侧布置元件），标准GGD柜，预留柜外连接；

  5.电加热有机热载体锅炉额定加热功率：36KW，整机功率：41.5KW；

  6.离心式热油泵：RY50-32-200，流量：18m3/h，扬程：40m，电机功率5.5KW（1台）；电机为三级能效（执行标准GB18613-2020）；

  7.防护等级：dⅡBT4；

  8.进出油口法兰：dn50；

  9.筒体采用国标φ219无缝钢管，材质Q235B，壁厚6mm，加热管采用T20碳钢（壁厚不小于2mm）。接管选用带颈平焊法兰、凸面。压力等级PN25，垫片材质为金属石墨缠绕垫。

【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525

三、制造标准

  1.设计寿命：   10   年。

  2.卖方相关的：包括材料、制造、检验、质量控制标准

四、电气要求

  加热总功率为41.5KW，油泵功率为5.5KW；

五、控制及保护

  温度调节仪表自动控温，超温控制仪表提供报警输出，系统欠压、系统超压、系统超温等报警和流量异常，任何报警情况下均不能启动加热；油泵不启动情况下，不能启动加热；温控表带485通信，与DCS通讯。

采用PLC控制，油泵启动/停止，加热启动/停止均可现场和DCS控制；

每台设备设置电能监控表一块（品牌广州东琦电能表），带485通信；

电气与仪表分开，控制系统应用PLC控制，并入DCS控制室，PLC预留profibus-DP通讯，PLC为西门子s7-200smart，仪表通过485与DCS通讯。

六、检验试验

  双方协调：设备进行打压试验，确认无泄漏；电气进行模拟运行检验。
