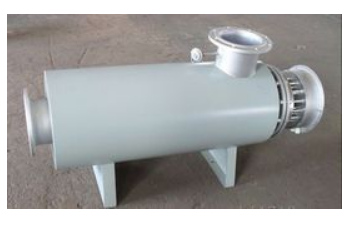

丁烯单元加热器 1.标准和规范   本询价书仅列出主要和常用的标准规范，其他如材料标准、标准化零配件标准、试验和检验标准等已在下述标准中有所引用，本文不再逐项列出。所有涉及到的标准规范应优先采用合同签订时的最新版本。配套的静设备执行相关标准国标（GB）。配套的电动机及电气设备应符合相应的国家标准和电气专业的工程技术规定。配套仪表及控制系统应符合相应的国家标准和仪表专业的工程技术规定。配套的各类阀门、管道、管件等应采用与项目一致的配管设计标准。  GB/T34663-2017 爆炸性气体环境用电阻加热器通用技术要求  GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求  GB/T150.1 压力容器 第 1 部分：通用要求  GB 18613-2020 电动机能效限定值及能效等级  GB30254-2013 高压三相笼型异步电动机能效限定值及能效等级  HG20615-2009 WN RF 法兰标准【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——義飛扬天——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 三、丁烯单元电加热器电控部分 2. 技术要求  2.1 一般要求 2.1.1 本询价书加热器（电加热）为气体加热器，即电加热元件发热表面完全湮没于被加热气体介质中且配有核实温度保护措施的电阻加热器。 2.1.2 加热器（电加热）的外壳应设计为可阻止火花或其他热颗粒排出的结构。 2.1.3 加热器（电加热）的绝缘层应具有良好的电绝缘性能、热传导性能和耐热性能,且应确保发热体不能与爆炸性气体接触。 2.1.4 加热器（电加热）的护套及引出端子之间应采用合适的绝缘材料进行密封。应保证潮气不会进入绝缘层导致电阻加热器绝缘性能降低至可接受的水平以下。 2.1.5 保护系统应能直接或间接地切断电阻加热器电源,它应是人工更换或当其回到正常工作状态后由人工复位使电阻加热器重新通电的形式,保护系统被连续监控时除外。如果传感器出现故障,加热器应在达到极限温度之前断电。 2.1.6 保护系统应尽量借助工具重新调试或更换。限温装置重新设置或热断路装置更换时，应不影响其他连接件或内部布线。注:温度保护元件只能用制造商规定的部件更换，保护系统应单独设置并能在异常条件下运行。 2.1.7 保护装置的调节器应能锁定并加封,并且运行时不应变动。用于降低加热器外壳外表面过热危险的热断路装置,不应受到老化的严重影响。 2.1.8 加热元件导线的拉伸或类似移动,不应造成加热器性能的任何改变。 2.1.9 关于保护系统的功能安全,应符合 GB/T 14536.10、GB/T 22687、GB/T 22688 的规定。 2.1.10 隔爆型电阻加热器的设计要求应符合 GB 3836.2 一 2010 第 5 章~第 13 章的相应要求。这些要求包括:隔爆接合面；粘接接合面；操纵杆；转轴和轴承的补充要求；透明件；构成隔爆外壳一部分的呼吸装置和排液装置；紧固件、相关的孔和封堵件;外壳材料和机械强度一外壳内的材料;隔爆外壳的引入装置。 2.1.11 加热器（电加热）的加热元件外壳厚度不应小于 GB/T34663-2017中 4.4.4外壳厚度中表 1 的要求。 2.1.12 加热器（电加热）的辅助导热层上的机加工接合面或螺纹接合面,与电阻加热元件外壳重叠部分的厚度至少应为 GB/T34663-2017 中 4.4.4 外壳厚度中表 1 规定的厚度。 2.1.13 加热器（电加热）的额定功率允许偏差不应超过±5%。 2.1.14 电阻加热器的温度保护装置应可靠动作以避免电阻加热器达到极限温度。 2.1.15 加热器（电加热）的设计使用寿命至少 20 年，稳定运行时间至少 4 年。 2.1.16 加热器（电加热）应能在指定的极端环境（环境温度、湿度、腐蚀等）下连续运转。 2.1.17 加热器（电加热）安装位置的防爆区域等级为 2 区，IIBT4，配套的电动机、仪表等应满足爆炸危险区的要求。 2.1.18 主机及所有辅助系统整体撬装供货。 2.2 所有与买方的接口均要求为法兰连接，法兰标准为 HG20615-2009 WN RF，配对法兰、垫片及紧固件由卖方提供，法兰压力等级不低于买方的要求。 2.3 加热器（电加热）安全设施（包括但不限于安全阀、超温连锁等）有卖方成套提供。 2.4 加热器（电加热）外壳、控制柜外壳应可靠接地。 2.5 电加热元件接入电线端设置与外界环境隔离设施。 2.6 仪表相关要求 2.6.1 仪表选型原则见《22208D-00000-15-118-00001 自控专业设计统一规定》要求。 2.6.2 仪表防爆要求  所有安装在爆炸危险性环境中的电子仪表应具有适用于危险区域划分的防爆认证。国内生产的仪表应具有国家权威机构颁发的 Ex 防爆认证（例如NAPSI）。本项目中爆炸危险区内的模拟信号电子仪表应优先选用本安型（至少满足ExiaIICT4）。只有本安型仪表无法提供时（例如：分析器、气体检测仪表等），可以选择隔爆型（Exd）。 2.6.3 仪表防护要求  所有现场仪表，室外安装的仪表盘及其附件都应该是全天候的（如防水、防尘），抗腐蚀的，并且适合安装在本装置现场环境。仪表设备应能在外界环境条件下操作并不会减少仪表的使用寿命。 现场安装的电子式仪表，防护等级选用满足 GB/T 4208 或 IEC 60529 标准规定的 IP66 防护等级。仪表接线箱应符合以下要求：最低防爆形式增安型（Ex e），防护等级 IP66，316 SS 材质。现场接线箱（盘） 到现场仪表之间的信号配线应选用阻燃型钢丝铠装软电缆， 截面积为 1.0～2.5mm2。 分支电缆采用电缆槽盒、 托盘敷设。仪表接线箱应符合以下要求： 最低防爆形式增安型（Ex e） ， 防护等级IP66， 316SS 材质。电缆密封接头， 防爆形式 Ex de,黄铜镀镍或 316SS 材质。露天安装的所有仪表接线箱、 就地控制箱（盘） 的电缆进线应设计为下进线方式，并配电缆密封接头。 端子采用弹簧压紧端子，备用 20%。 2.6.4 仪表信号要求  所有电子仪表的模拟量信号应为：4-20mA 叠加 HART⑦ 协议，二线制，24VDC 回路供电。二线制仪表无法获得时，带外供电的四线制变送器允许选用。所有变送器支持 HART7 及以上协议，提供产品注册证书、一致性测试报告及 DD 文件。 2.6.5 仪表编号要求厂商应根据设计指定的编号号段，负责成套范围内仪表位号的分配和编制，并体现在 P&ID 上。 2.6.6 设计及供货分工  买卖双方以现场的仪表接线盒（接线箱）为分工界限，卖方负责电加热器用现场仪表、接线盒（接线箱）的设计、选型及供货，买方负责接线盒（接线箱）到 DCS 的电缆敷设及设计。接线箱与电加热器供货范围内的现场仪表之间的电缆、穿线管、槽板、中间接线盒等由卖方成套供货、安装并在卖方工厂调试完成。卖方提供所有仪表接线盒（接线箱）的进/出线密封接头或防爆格兰头。 2.6.7 必须有充分的抗电磁干扰能力，并按照 GBT17626.2、GBT17626.3、GBT17626.4、GBT17626.5、GBT17626.8 标准进行电磁兼容性测试，在干扰强度为 3 级条件下的抗干扰能力达到 B 级及以上，并提供相关证明。 2.6.8 卖方给出所需要的指示、报警及联锁停车信号等。 2.6.9 所有的变送器及附件满足低温-40 摄氏度的正常工作要求。 2.6.10 温度测量仪表原则上优先选用一体式温度变送器。 对于环境温度高于60℃、 测量介质温度较高或者有较强震动场合， 温度变送器可以考虑分体式。一体式或分体式温变均带就地 LCD 指示；除特殊情况外， 所有温度元件应有保护套管， 型式为锥形整体钻孔式，材质不低于 316SS，同时不得低于管道或设备材质 ，过程连接采用法兰连接；对于进入 DCS、 SIS、 CCS 等系统的温度信号， 一般采用现场型智能温度变送器。 2.6.11 仪表接地设计应符合《石油化工仪表接地设计规范》 SH/T 3081-2019 的要求。 2.6.12 除仪表铭牌外，卖方应提供满足“吉林石化公司仪表系统目视化标识图解”可悬挂不锈钢位号牌； 2.7 电气系统 2.7.1 电气设备和材料必须满足所在区域的环境特性要求。  防护等级和防爆等级不低于如下所示：  防护等级：IP55；  电机防爆等级：ExdIIBT4；  温升：B；  绝缘：F；  防腐等级：WF2。  供电系统如下所示：  电压等级 6kV±7%，频率 50±0.2（0.5）Hz；380V±7%，频率 50±0.2（0.5）Hz 用电设备额定电压选择如下所示： 2.7.2 所有用电设备以接线盒为分工界面，电缆引入处或接线盒均需配置螺纹接口，外带公制螺纹的电缆格兰头（适用于非铠装电缆），材质要求铜镀镍，其格兰头的口径、螺纹型式、螺纹规格等必须提供给买方进行确认。 2.7.3 静电接地及保护相关要求  供货范围内撬块的防雷、防静电及保护接地由卖方负责，至少提供两处接地点（端子板）；买方完成界区外接地设计。卖方图纸中应清楚地标明所有的接地端子。所有金属结构均应提供接地点。所有需防静电的金属框架和管道均应做接地。法兰的连接点应有可见的跨接线，静电跨接线不小于 6mm2。 2.7.4 爆炸危险区域划分  卖方提供供货范围内若存在新增的爆炸危险介质，须将明细及释放源位置给买方，卖方所供工艺、电气及仪表等设备应符合相应设备防爆等级。防爆火灾危险区电缆（动力、控制）采用交联聚乙烯绝缘、铜芯、A 级阻燃电缆。 2.7.5 电缆和导管引人装置装配到电加热器上时,它们的结构和固定不应损害电阻加热器的防爆特性。 2.7.6 电缆和导管引人装置可以作为电加热器整体的一部分,即构成电加热器外壳的一个不可分离的部分。在这种情况下,引人装置应与电阻加热器一起进行检验。 2.7.7 控制柜颜色 RA7035,柜内主要电气元件采用 ABB、西门子、伊顿产品。丁烯单元加热器

稀释风机电加热器技术要求基本技术条件安装地点：户外安装方式：不靠墙，前后留有维修操作通道出线方式：电缆由柜底部进出线，一、二次线均由柜后进线。主母线从柜顶进出线。系统中性点接地方式：直接接地稀释风电加热器底座及组装连接螺栓等；进出口法兰（含反法兰及螺栓、螺母、垫片等附件）；系统内部管道和连结件；所有测温元件、报警装置和远程接点；就地控制显示表盘紧固件和紧固螺栓设备标志：设备铭牌采用耐腐蚀的金属板制造。所有铭牌将为中文语言。中文的翻译由投标方提供。铭牌安放在运行人员容易看到的地方。电加热器就地控制柜（含柜内元器件）及电加热器就地控制柜至电加热器的所有设备。加热器监控的所有测量设备、就地控制箱、接线箱等由投标方负责供货。提供加热器系统内所有配套的接线盒、仪表保护箱，箱柜的防护等级应满足IP65。将仪表信号集中到控制柜，把信号接到脱硫系统DCS内，接口在就地控制柜/箱的端子接线排上，提供整套系统的控制逻辑提资。空气加热器参数:额定工作电压：380V，三相四线最高工作电压：400V额定功率：其中任意4组总功率不小于180kW    控温精度：0.5级控温范围：0~400℃额定频率：50 Hz加热器组数：6组5.4.稀释风机电加热器工艺要求5.4.1 保证满足稀释风加热器性能设计参数，并能在设计运行条件下长期安全、可靠、稳定运行。5.4.2 稀释风加热器及其辅助设备，有良好的性能，合理的运行操作方式以及就地启停、调试和正常运行及事故情况下所必须的测量，控制调节及保护等措施，以确保设备的安全经济运行。5.4.3 为确保空气加热均匀，在加热器内部设有导流板。5.4.4 加热元件的安装设置留有一定的安装余量，且具有在一定温度范围内保持恒温的功能。加热器壳体不允许有漏风。在额定工作电压下，加热器额定功率允许偏差为10%。5.4.5 加热器进线电源为三相四线制，电压AC380V，加热器冷态绝缘电阻不小于2M。5.4.6 接线盒能防日晒雨淋和抗腐蚀。5.4.7 加热器的压损不超过500Pa。5.4.8 无论冬季和夏季均能保证稀释风电加热器出口风温不低于200℃。5.4.9 电加热器采用标准化的元件和标准化的设备组件，以适合电厂使用更换的需要。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——为新时代中国制造加油助力——義飛扬天——全国尊贵热线：400-777-55255.4.10稀释风机电加热器电气及仪表控制技术要求（I&C）（1）每套稀释风电加热器配一面就地控制柜，要求能够实现就地、远程启停稀释风电加热器。（2）稀释风电加热器本体的所有检测仪表和控制设备(简称测控设备)，这些测控设备能满足启动、停止、运行和事故处理过程的安全监视、控制、调节、报警、联锁和保护的要求，且应与整个控制系统的设计方案相协调。――稀释风电加热器出口温度（双支PT100热电阻） （3）符合最新国家标准的检测元件和控制设备来完成对稀释风及其辅助设备的检测和控制。检测仪表、控制设备与招标方控制系统接口信号的制式如下：――模拟量信号：两线制4～20mADC；――开关量信号：无源接点，接点形式为DPDT，接点容量为230VAC，5A、220VDC，3A。――提供的电源380V/220VAC（4）就地控制柜应能接收和发出如下信号：――指令信号：启动稀释风电加热器（无源接点，短信号，自DCS）；停止稀释风电加热器（无源接点，短信号，自DCS）；――反馈信号：稀释风电加热器运行（无源接点，长信号，至DCS）；稀释风电加热器停止（无源接点，长信号，至DCS）；稀释风电加热器远方/就地状态（无源接点，长信号，至DCS）；稀释风电加热器故障（无源接点，长信号，至DCS）；负责就地侧的接线、跳线设计，并完成就地控制柜内的接线工作。（5）就地控制柜控制的工艺范围内检测仪表如需要工作电源，每一用电对象必须配置单独的供电回路设备（包括电源开关、熔断器等）。（6）就地控制柜采用户外型不锈钢316L材质，厚度不小于2.5mm应满足IP65防护等级要求，柜内的引线要排列整齐，各接线端子要有明显的标记，能够方便地识别测点并接线，配柜内照明。配锁具，电控柜必须按照规范满足较大的空间，便于散热，散热条件要满足长期满负荷运行要求。（7）就地控制柜采用6组控制，每组都可以单独控制对应的加热器，温控仪表采用施耐德、西门子、ABB或同等合资品牌。（8）加热器采用方型箱体式，材质全部为不锈钢316L含真反法兰，分6组控制接线形式，电加热管材质全部为不锈钢316L包含紧固件。
