熔盐加热器

1. 主要设计条件：

  核心方案：

  1）主汽温度565℃、压力25MPa，1784.5t/h；

  2）储热介质采用太阳盐熔盐；

  3）主蒸汽工质为CO2；

  4）储能时长8小时；

  优化方案：

  1）主汽温度更高，预计方案620℃、压力28MPa，1496.5t/h；

  2）储热介质为高温（氯化盐）熔盐；

  3）主蒸汽工质为CO2；

  4）储能时长8小时；

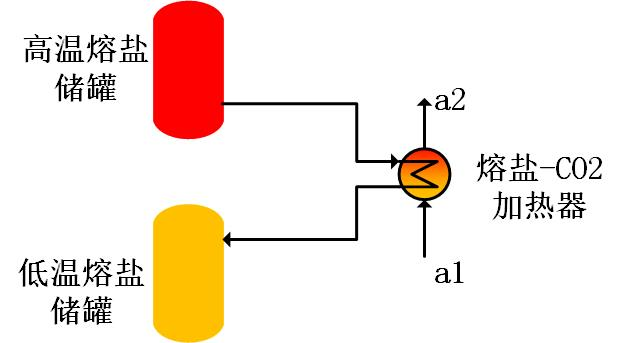

  核心方案熔盐-CO2加热器参数：

               温度°C         压力MPa                         流量t/h

      CO2侧进口 386.4           25.2                               1784.5

      CO2侧出口 565            25                                1784.5

【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525

  优化方案熔盐-CO2加热器参数：

                温度°C               压力MPa                         流量t/h

      CO2侧进口 421.1            28.2                              1496.5

      CO2侧出口 620             28                                1496.5

  熔盐换热器的熔盐侧与CO2侧的温差建议按照20℃温差设计，但是不限定，可根据实际需要调整，熔盐侧流量也根据换热器设计结果为准，不做限定。

2. 研究内容

  1）熔盐-CO2加热器本体设计。

  项目整体技术指标需要达到：“掌握高温熔盐储热系统及熔盐-超临界CO2换热器设计技术，完成50MW机组熔盐-超临界CO2换热器初步设计，熔盐侧单流道水力直径不低于4mm，单位立方芯体换热面积不低于1000m2/m3”，并提供相关各研究内容的方案设计报告；

  2）熔盐-CO2加热器辅助设计。

  包括：防凝结、电伴热方式，测点布置；提供主要控制策略，例如启动、停机策略等。
