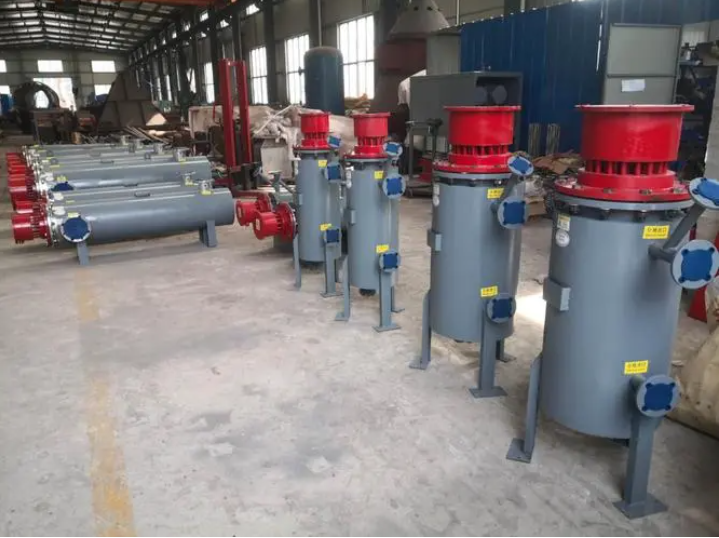

高温空气电加热器
一、技术设计参数
额定功率：130KW
工作介质：空气
工作压力：2.5MPa
设计压力：2.75MPa
工作温度：750-850度
设计温度：外壳设计温度400度
进出口径：DN400（待定）
流 量：0.6kg/s
材 质：全304
洁净度要求：不能产生多余物，不能对冲压涡轮产生损害。
二、技术标准
GB 14048-2012 低压开关设备和控制设备
GB 7251-2013 低压成套开关设备和控制设备
JB/T 9661-1999 低压抽出式成套开关设备
JB/T 2851-1992 工业电炉、温度控制柜
TSG 21-2016 固定式压力容器安全技术监察规程
GB150-2011 钢制压力容器
GB/T 10067.1 电热设备技术条件
JB/T 2379-2016 金属管状物电热元件
三、电加热方案
1.型号确定
高温空气电加热器总功率130KW
2.基本发热元件
由于对加热温度高等特性并一直处于高温连续运行状态下，对电加热设备长期运行质量要求高。 加热器用特殊的陶瓷件作为绝缘材料，以镍铬材料作为发热元件，以无缝钢管作护套的电加热产品。高温绝缘采用绝缘安装座，具有抗高温蠕变、耐急冷急热，耐温1300℃不变形。内芯由U型轴向排列的电阻丝和绝缘支撑架组成，内芯与外保护套管之间无屏蔽，散热好，表面工作温度可达1200度。产品具有安全可靠、维修方便、功率大、单根元件长（能达到10米），高效节能、管表面功率负荷低等特点。
3.接线盒
承揽方设计生产的接线盒结构为可拆卸式，以便于电加热器接线。电加热管之间连结采用铜排镀锌防腐处理。防爆等级无,防护等级为IP54，接线盒上设有电缆引入装置，电加热器在出厂前接线盒内部已接线完毕，并留有电缆接线端，设备到达现场后，定做方直接引入电缆即可，安装方便、省事。
4.外壳容器
因设备进口温度较高且压力为2.5MPa，考虑到设备成本，加热器外壳采用不锈钢外壳加内保温形式。
交货时相关配管及管路附件系统严格进行压力试验，质量证明书及电加热系统的相关技术资料。
5.加热器铭牌
加热器铭牌采用不锈钢材料制造，铭牌上至少标有下列内容：
1）制造厂名称；设计单位等
2）出厂编号和负载接法；
3）设备名称和型号；
4）额定电流和工作电压；
5）工作温度和防护等级。
【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525
四、技术性能指标
1.电加热器功率分配
加热功率：130KW
功率分配：1组
执行元件：接触器+可控硅
控制方式：PID+可控硅；温度、功率可调可控加热；比例式控制
2.介质温度控制方法
介质温度控制方法：加热器上的温度传感器将检测到的介质出口温度信号传送至智能温控仪，经温控仪PID运算，输出4～20mA电流控制信号，来改变可控硅导通角的大小，使加热器输出功率根据出口介质温度变化而自动调整，控温精度达到±2℃。
3.超温保护
在电加热器内部选择2个具有代表性的高精度过热保护测温点，测温元件为K型热电偶，通过超温保护控制回路检测加热器发热元件表面的温度，一旦电热元件出现超温，加热器立即停止工作，同时发出不可自动复位的报警信号，提醒操作人员注意，排除报警故障后电加热器才能再次投入工作。
4.系统的连锁保护
包括短路保护、过流保护、缺相保护、过热保护等。本电加热系统设有温度等连锁保护装置，确保加热器在正常压力及标准温度下工作，一旦其中任何一项连锁装置出现故障，控制部分立即切断加热，同时发出报警信号，提醒操作人员注意。
当调压系统开始工作时，散热风机立即启动，当调压系统的温度＞70℃，控制系统立即发出报警信号，提醒巡视人员注意。控制系统中具有独立报警信号系统，即使温控系统失灵，也不会影响系统正常工作，确保发出报警信号。
控制柜动力回路同时具有短路保护功能，出现超温、三相电流严重不平衡故障时，在控制柜、操纵台同时提供报警指示。
5.电气控制柜的功能
1)加热器起、停控制；
2)电加热器功率控制；
3)出口温度的显示与控制；
4)电热元件温度的显示与控制；
5)电加热系统超温报警；
6)电源通断操作；
7)本地/远程操作切换。
6.控制柜参数
控制设备：电加热器控制柜
设备数量：1
控制功率：130KW
分组方式：1组
控制方式：PID+可控硅
主要元器件：正泰、西门子等
电 源：380V/50Hz
柜 型：普通柜
电柜数量：1
外形尺寸：2200*800*600
外壳材料：碳钢
防爆等级：无
防护等级：IP20
安装位置：室内、非防爆区域
安装方式：落地固定式
颜色：RAL7035
五、供货范围
序号 品 名 规格型号 单位 数量 备注
1 空气电加热器 台 1
2 智能控制柜 130KW/380V 套 1
3 动力电缆 YJV3*95+1*50 米 50
4 测温电缆 KCB2*1.0 米 150
5 温度传感器 热电偶K 支 3
6 包装、运输 南京 次 1
7 现场调试 南京 次 1
1.合同签订后一周内将控制原理图和接线图以及建议的动力电缆和信号电缆提供给买方。
2.卖方在交货时向买方提供电加热器外形图、电气原理图等相关资料、并提供电加热器的操作、维护规程及保养措施。（合同签订后十五天内提供），设备加工图纸。
3.卖方提供电加热器质量证明书及相关资料。
材质单，设备检验证明，产品合格证。
六、设备交付说明
1.设备的包装及运输
设备采用汽运，包装确保防潮、防震，并在规定的时间内运往定做方指定地点。控制柜采用木箱包装。
2.质保期
质保期为设备调试合格之日起一年或到货之日起十六个月（以先到为准）。
3.售后服务
1)接通知，卖方立即派员到现场技术指导调试，确保系统开车，正常运行。
2)在加热器调试完毕，承揽方派员对买方相关人员进行技能培训。
3)若是产品质量问题质保期内由承揽方负责免费维修或更换（人为因素除外）。
4)在使用过程中，若发现质量问题，24小时内派员赶往现场解决。
5)定做方需购买设备配件时，承揽方随时代办。
6)定期走访定作方，了解加热器运行情况。
