台车式烘箱
一、技术参数：
序号 项 目 单 位 指 标
1 产品尺寸（长*宽*高） 块 1760×680×720/ 1550×665×640
2 每炉烘干产量 T ＞12T（每块重约 1T，共12块）
3 外形尺寸（长*宽*高） mm 6500*2300*3000
4 制造方式 整机制造，整体吊装、运输（含烘干台车）
5 烘干台车总数 辆 3 辆台车，单个台车放4块，上下两层；顶部吊装放入。
6 使用电压 380V/50Hz
7 整机功率 Kw 72
8 设计温度 ℃ RT+45—200
9 工作温度 ℃ RT+45—120
10 升温速率 ℃/min 3
11 温度均匀性 ℃ ±20
12 鼓风功率 Kw 1.1Kw*6/380V
13 温度波动 ℃ ±10
14 表面温升 ℃ ≤室温＋25℃（缝隙处除外）
【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525
二、设备结构特征：

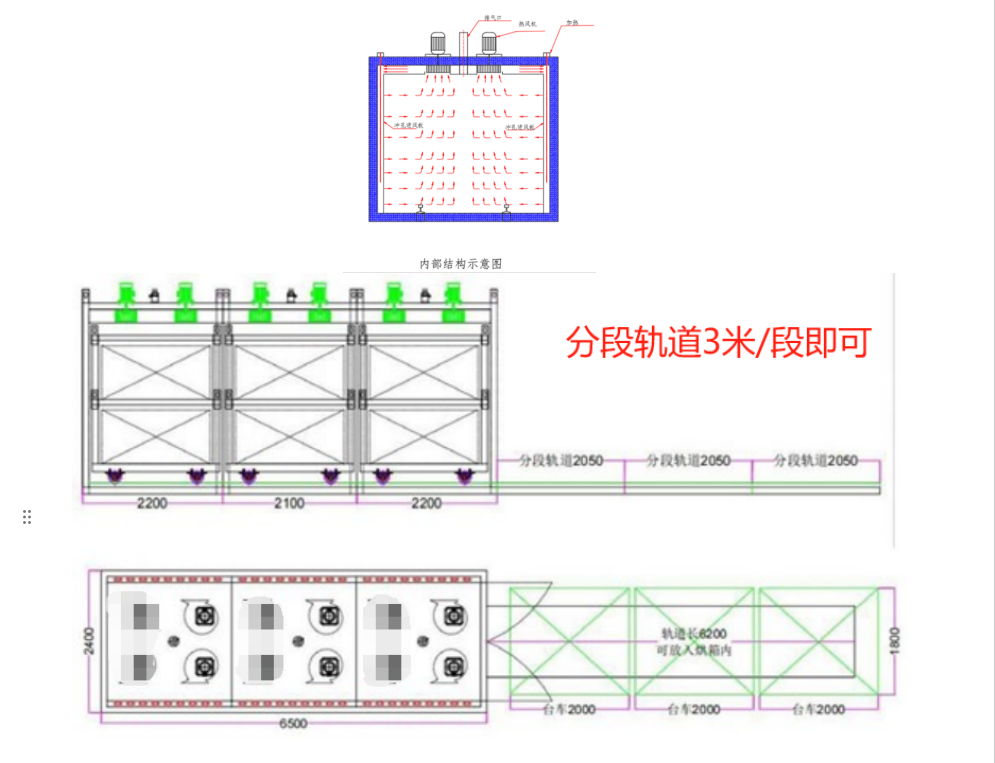

（一）箱体结构
1、箱体板材：
（1）框架材料：100*100碳钢方管，壁厚 4 mm，框架焊接加固。
（2）保温材料：方管内空心填充硅酸铝；组框内采用70~100mm 机制岩棉夹芯板， 彩钢板外 0.6mm 厚，岩棉容重 100Kg/m3。
（3）箱体四周：组框内采用100mm 机制岩棉夹芯板，方管框架内表面的框架处与夹心板接缝部位敷上硅酸铝毯（厚度2~4mm），然后用201不锈钢板或者镀锌板防护固定（厚度1.2mm）。
（4）箱体底部：组框内采用70mm 机制岩棉夹芯板，上表面敷上硅酸铝毯（厚度2mm）， 然后敷上花纹板（厚度2mm）；下表面不需要敷花纹板，留出空隙防止地面有凸起点损伤保温材料。
2、安装冲孔风板：201不锈钢板或者镀锌板，厚度，厚度≥1mm。冲孔板上部稀疏、下部稠密，保证温度均匀性）。
3、炉门
（1）炉门数量 ：2 个炉门，正面对开。
（2）箱体板材
1）保温材料：采用 100mm 厚机制岩棉夹芯板，彩钢板外 0.6mm 厚，岩棉容重 100Kg/m3。
2）框架材料：100*100碳钢方管，壁厚 4 mm，框架焊接加固。（3）炉门密封 ：高温硅橡胶条密封，卡嵌式，方便后续检修。
4、循环风机
（1）运风方式 ：强压式循环 ，直角处圆弧过度 ，安装风向导流板。
（2）鼓风电机 ：高温长轴+涡轮腔+离心风叶。
（3）安装位置 ：烘箱顶部位置 ，检修方便 ，运风平稳，高温线走线。
（4）风机风量：1.1KW-380V, 数量不低于6台，风量 ／m³h，具体厂家自行设计。
5、加热系统
（1）加热管 ：U型翅片加热管，材质碳钢。
（2）加热管数量 ：总功率 72KW；2KW/支，220V/380V。
（3）整个加热系统分两区独立控制，加热系统通过可控硅或者固态继电器可调。
（4）安装位置 ：顶部抽插式安装，方便检修更换，高温线走线。
6、台车
（1）3 辆台车，单个台车放4块，上下两层；顶部吊装放入。
（2）60*60方管焊接，壁厚5mm；（不低于此标准，厂家自行设计）。
（3）烘干车在炉内需要自锁机构，以防运输途中和场地不平时滑动冲击两端炉门。
（4）烘干架与烘干车要有方便叉车和吊车转运的结构。
7、托运机构
（1）采用卷扬机，实现烘干车进、出烘房；安装至烘房尾部，设置底座，随烘房整体吊装。
（2）卷扬机规格 1 T，电机功率 3 KW。
8、控制系统
（1）控制柜：碳钢喷塑，随随烘房整体吊装。
（2）电气元件（开关、接触器、热保护、继电器、按钮及指示灯等）：正泰/德力西。
（3）固态继/可控硅电器：国内一线品牌。
（4）热电阻：国内一线品牌。
（5）温控器：国内一线品牌。
（6）排气口 数量 3 个，直径 100mm；出口安装手动插板阀，调节排气大小。
9、导轨
（1）导轨规格：25公斤以上。
（2）烘房外缓存导轨6000mm，分2段，3000mm/段，导轨底部焊接枕木，可整体吊装。
