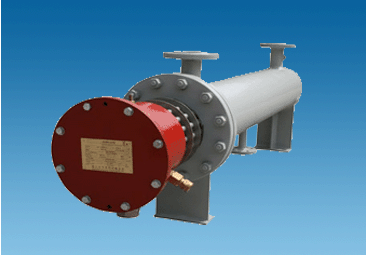

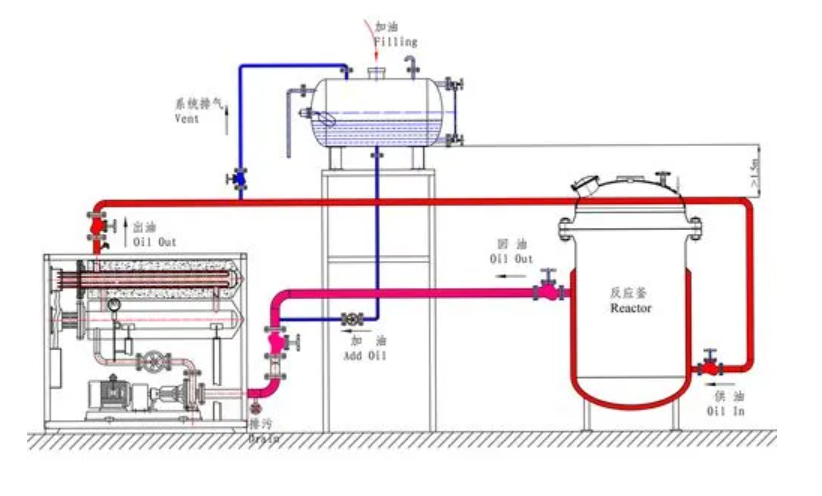

电加热系统一、设备用途及要求 1.设备用途  电加热系统主要功能为辅助冷却空气系统将进气系统分配的常温高压空气进行进一步的压力、流量、温度调节。可为涡轮叶片冷效试验、热冲击试验，以及其他高温部件换热试验提供一定压力、温度和流量的冷却空气。 2.环境要求 2.1工程现场的气象条件 （1）运行环境温度：-20℃～50℃； （2）运行环境空气湿度：0～70%； （3）地震设防烈度：VI度； （4）哈尔滨室内环境，室内地面为地轨形式 2.2配套公共条件 （1）供电：AC 380/220V 757kW（最大）； （2）气源条件：2.2MPa，16kg/s（最大）；1.6MPa，6.5kg/s（最大）；1.1MPa，5kg/s（最大）； （3）供油：0.3MPa，1.6m3/h（最大），轻柴油； （4）循环水：0.3MPa，50t/h（最大）； （5）消耗水：0.3MPa，20t/h（最大）。 3.制造及验收标准  本技术协议内设备按照中国国家标准、ISO标准、机械行业标准以及其他行业标准执行。如执行标准、规范和规程与中国国家标准、规程发生矛盾的情况下，则存在差别的部分以要求严格者为准。本技术协议中应用的规范、标准或规程为截止本技术协议签订时已采纳和出版的最新版文件。供货设备执行的主要标准如下：     序号                标准号                         标准名称      1                   GB50454-2008            航空发动机试验台设计规范      2                   GB50231-2009                 机械设备安装工程施工及验收通用规范      3                   HB7811-2006                 燃气轮机成套设备进排气系统通用技术要求      4                   GB50011-2001                 建筑抗震设计规范      5                   GB 12348-2008                 工业企业厂界噪音标准      6                   GBZ/T 189.8-2007         工作场所物理因素测量噪声      7                   GB50057-2000                 建筑地基基础设计规范      8                   GB 50316-2000                 工业金属管道设计规范      9                   GB 50264-1997                 工业设备及管道绝热工程设计规范      10           GB 50235-1997                 工业金属管道工程施工及验收规范      11                  GB/T 12777-1999         金属波纹管膨胀节通用技术条件      12           GB 2624-2006                 用安装在圆形截面管道中的差压装置测量满管流体流量 【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飛扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 4.设备要求  电加热系统的设计、制造和使用应满足哈尔滨当地的大气条件和配套公共条件。设备必须是全新、完整的成套设备，结构合理、具有高稳定性和可靠性。 5.技术要求 5.1性能要求  电加热系统可调节冷却用空气的温度，技术指标如下： （1）总功率：500KW（能力不小于该指标）； （2）温度波动2%（出口温度，能力不小于该指标）；   电加热系统的工作介质为压缩空气，该系统应充分考虑与冷却空气系统的配合，采用多级调节的方式实现对冷却空气温度的全量程控制；电加热系统应具备远程调控功能，接入中央控制系统集中控制、显示；电加热系统的出口温度≮550℃；电加热系统温升速率：≮35℃/min，温升速率在15～35℃/min范围内可调；电加热系统温度控制精度：±2℃；电加热系统控温模式：功率控制，温度控制；电加热系统需提供用于操作及维修的工作平台，工作平台需满足相关安全防护标准；电加热系统应具备自保护功能，不能因为空气短缺、冷却失效、空气压力波动、断电等外部原因，造成自身损坏或损坏上下游其他设备；电加热器应设置排污口和排污阀门，防止水分和污垢在炉膛内沉积，可手动排放或吹除。 5.2其他要求 （1）电加热系统的建设方案，主要包含系统组成、主要参数、原理图等； （2）电加热系统建设方案说明； （3）设备清单以及上文规定应提供的信息。 5.3通用要求 （1）所供产品均为整体金属模块结构，室内安装，能满足现场气候条件下连续运行要求，并充分考虑其他不利因素。 （2）所供产品应结合现场设备布置，优化设计，合理布局。 （3）所供产品可能为室内安装，需满足各种现场气候条件下连续运行要求。 （4）所供产品可能需多次转运，螺栓等紧固件需考虑防振防松。 （5）所供产品质量优良，安全性、可靠性高，能达到铭牌所标定的处理能力。（6）电仪设备的防护等级应不低于IP55，防爆等级不低于ExdIIBT4。 （6）所有设备及仪表的材料应满足在使用过程中不受腐蚀。 （7）所有法兰连接处均需安装铜制跨接板或跨接线；  （8）连接管路的接口法兰ASME B16.5标准。 （9）碳钢内外表面要求喷砂处理至Sa 21/2级；底漆为高固态环氧富锌底漆109HS，漆膜厚度60μm；中间漆为高固态环氧漆410，漆膜厚度200μm；面漆为聚氨酯面漆550，漆膜厚度60μm。 （10）发货前应清除所有结构件内部的焊渣、研磨和喷砂等残留物。 （11）设计图纸提交后，由乙方进行施工图纸细化，并由双方签署后开展加工制造。 （12）需提供明确的质量、质心分布及底座、吊耳强度计算报告。
