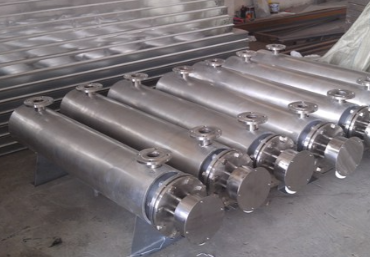

管道式电加热器
管道式电加热器是一种直接安装在管道中或管道旁的电加热设备,主要用于对流动的液体、气体或其他介质进行快速、精确的加热。其核心特点是结构紧凑、热效率高、控温精准**,广泛应用于工业、商业及民用领域。以下是关于管道式电加热器的详细介绍:一、结构与工作原理1. 主要结构: 加热管:核心部件,通常采用不锈钢、钛合金等耐腐蚀、耐高温材料,内部填充绝缘导热材料(如氧化镁)和电阻丝。 法兰或螺纹接口:用于与管道连接,确保密封性。 保温层(可选):减少热量损失。 温控系统:包括温度传感器(如PT100)、控制器(PID调节),实现自动控温。2. 工作原理: 通电后电阻丝发热,热量通过金属管壁传导至管道内介质。 介质流经加热器时被均匀加热,温度由控制系统实时调节。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——防爆电加热器专业制造商——为新时代中国制造加油助力——義飛扬天——全国尊贵热线:400-777-5525二、管道式电加热器(義飛扬天)主要类型1. 插入式管道加热器: - 直接插入管道内部,适合高流速介质(如液体)。 - 示例:法兰式电加热管、螺纹安装加热棒。2. 外夹套式加热器: - 包裹在管道外壁,通过热辐射和对流加热,适合腐蚀性介质或不便插入的场景。3. 循环式加热器: - 配合循环泵使用,适用于大流量或需持续加热的系统(如热水循环系统)。三、核心特点高效节能:热效率可达95%以上,直接加热介质,减少能量损耗。安全可靠:具备过热保护、漏电保护、干烧保护等功能。- **定制性强**:功率、电压(常见220V/380V)、尺寸可根据管道口径和介质特性设计。维护简便:模块化设计,损坏时可单独更换加热元件。四、应用场景1. 工业领域: - 化工:加热油类、酸碱性液体。 - 石油:管道原油防凝。 - 食品:饮料、乳制品的管道杀菌加热。2. 民用/商业: - 中央热水系统、泳池恒温系统。 - 暖通空调中的空气加热。五、选型要点1. 介质特性:腐蚀性、黏度、允许最高温度(如油类需防爆设计)。2. 流量与温升要求:根据公式计算功率: \[ P = Q \times \rho \times C_p \times \Delta T / \eta \] (\(Q\)为流量,\(\rho\)为密度,\(C_p\)为比热容,\(\Delta T\)为温升,\(\eta\)为效率)3. 管道参数:口径、材质(需与加热器法兰匹配)、工作压力。4. 环境条件:防爆等级(如Exd II BT4)、防护等级(IP65以上适合潮湿环境)。六、安装与维护 安装: - 确保加热器与管道密封,防止泄漏。 - 水平或垂直安装时需避免局部过热。维护: - 定期清理管道内积垢(影响传热)。 - 检查电气绝缘性能,防止短路。
